Daten
Max. Betriebsdruck [bar] | |
---|---|
Max. Rücklaufdruck [bar] | |
Nenndurchfluss [l/min] | |
Anzugsdrehmoment [Nm] | |
Überdeckung | |
Anschlüsse [mm] | |
Gewicht [kg] | |
Maße | |
Betriebsmittel | |
Viskosität [mm2/s] | |
Betriebstemperatur [°C] |

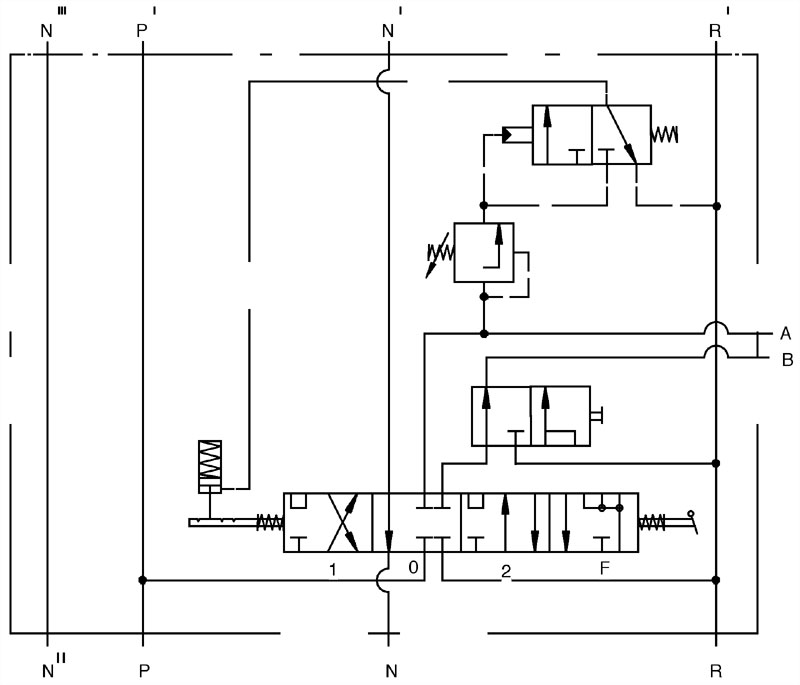

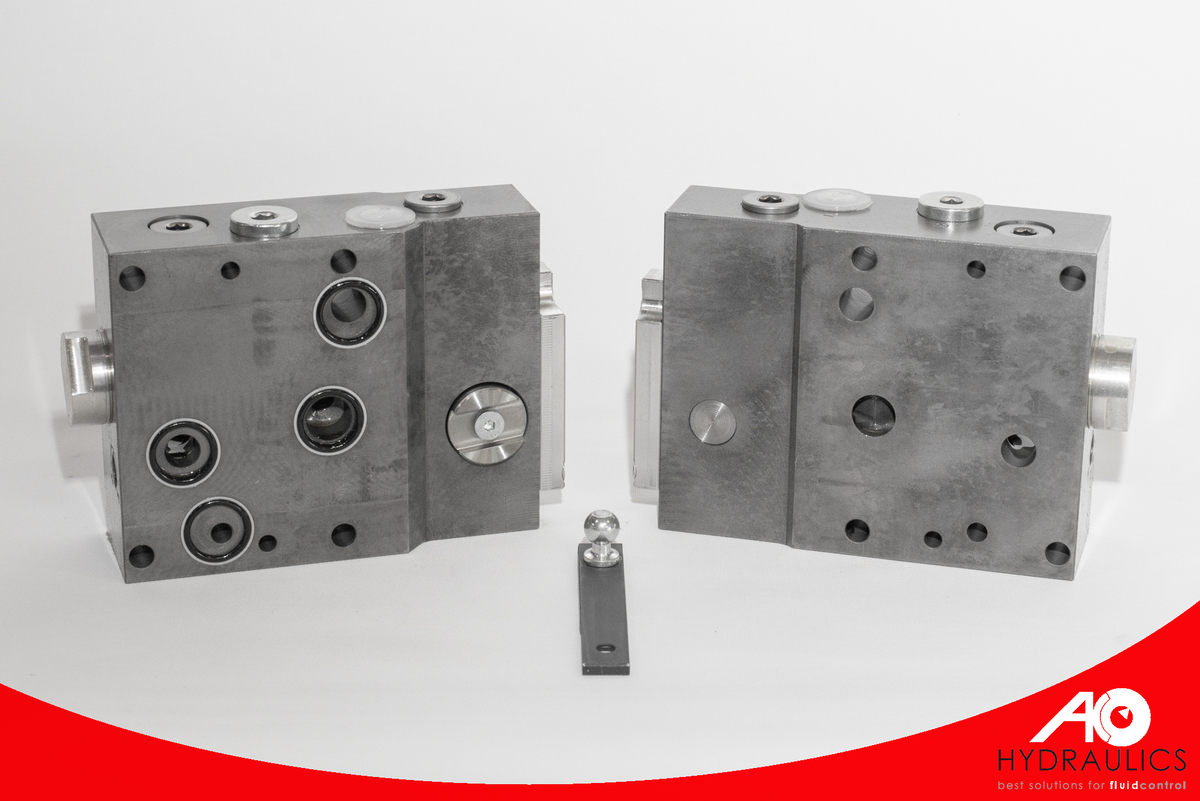

Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren manuell eingesetzt wird. Es hat schiebergedichtete Verbraucheranschlüsse A und B. Dies bedeutet, dass eine äußerst geringe innere Leckage bei hohen Lasten zulässig ist. Der Verbraucheranschluss B befindet sich auf 2 Seiten des Gehäuses. Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Schaltet man über die gerastete Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet, (Verbraucheranschlüsse A und B miteinander verbunden zum Rücklauf). Die Pos. Schwimmstellung kann sowohl bei doppelt wirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden. Das Zusatzsteuergerät ist von doppelt wirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Der Bedienungshebel ist im Lieferumfang enthalten.
In der Flanschfläche befindet sich ein 4. hydraulischer Anschluss. Dieser dient ausschließlich als Durchführung für P eines Weiterlaufanschlusses in der Endplatte zur Versorgung weiterführender Hydraulikverbraucher.
Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren manuell eingesetzt wird. Es hat schiebergedichtete Verbraucheranschlüsse A und B. Dies bedeutet, dass eine äußerst geringe innere Leckage bei hohen Lasten zulässig ist. Der Verbraucheranschluss B befindet sich auf 2 Seiten des Gehäuses. Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Schaltet man über die gerastete Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet, (Verbraucheranschlüsse A und B miteinander verbunden zum Rücklauf). Die Pos. Schwimmstellung kann sowohl bei doppelt wirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden. Das Zusatzsteuergerät ist von doppelt wirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Der Bedienungshebel ist im Lieferumfang enthalten.
In der Flanschfläche befindet sich ein 4. hydraulischer Anschluss. Dieser dient ausschließlich als Durchführung für P eines Weiterlaufanschlusses in der Endplatte zur Versorgung weiterführender Hydraulikverbraucher.
Max. Betriebsdruck [bar] | |
---|---|
Max. Rücklaufdruck [bar] | |
Nenndurchfluss [l/min] | |
Anzugsdrehmoment [Nm] | |
Überdeckung | |
Anschlüsse [mm] | |
Gewicht [kg] | |
Maße | |
Betriebsmittel | |
Viskosität [mm2/s] | |
Betriebstemperatur [°C] |
