Wall D800

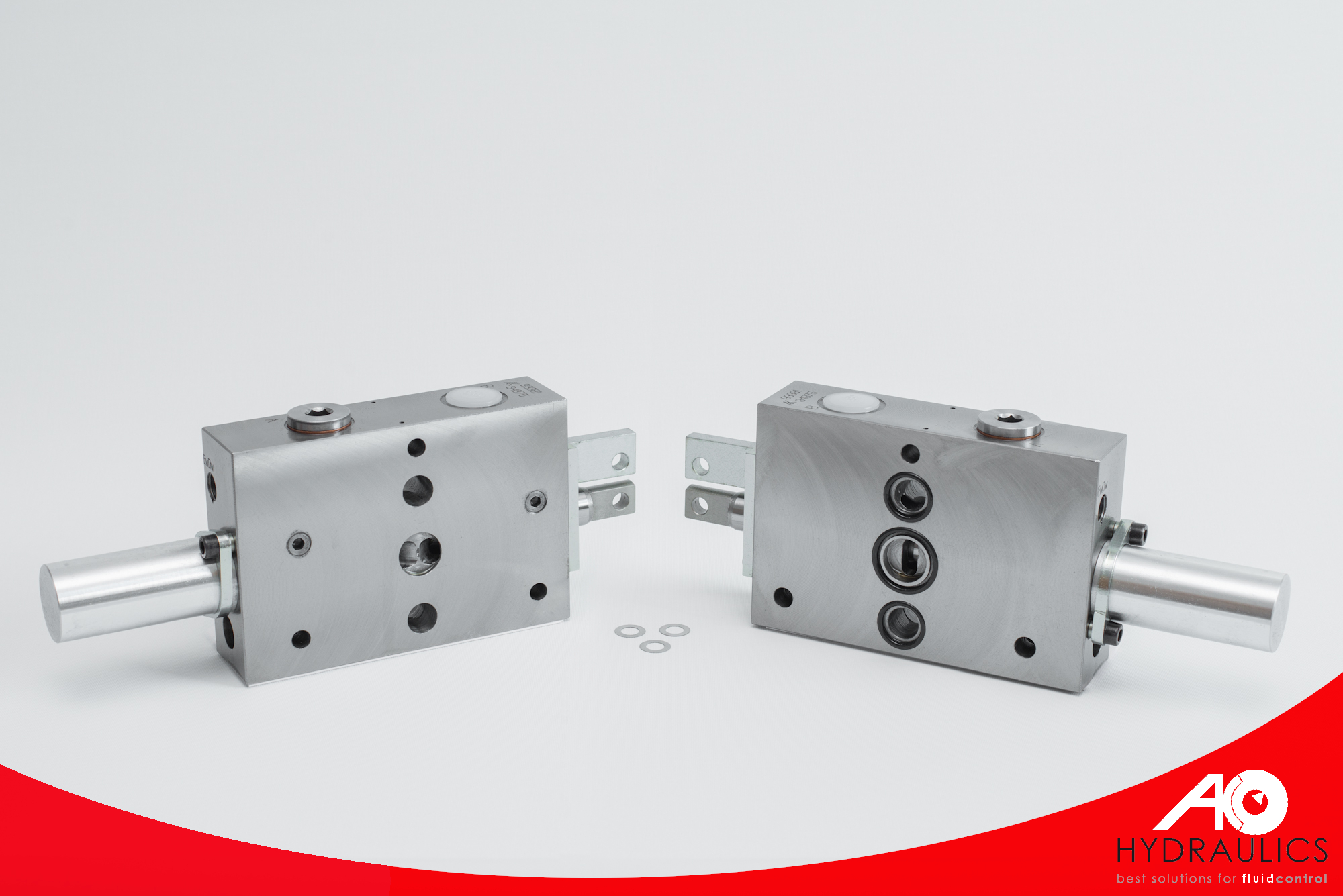

Zusatzsteuergerät zum Bosch-System SB 23 OC -TB-; Rastung auf Schwimmstellung; sitzventilgedichtet

Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren manuell eingesetzt wird. Das Ventil ist auf dem Anschluss B mit einem mechanisch entsperrbaren Sitzventil abgedichtet und auf dem Anschluss A ist das Ventil schiebergedichtet. Dadurch ist das Ventil zum Verbraucher hin nahezu leckagefrei. Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet. (Verbraucheranschlüsse A und B sind miteinander verbunden zum Rücklauf). Die Position Schwimmstellung kann sowohl bei doppelt wirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden. Das Zusatzsteuergerät ist von doppelt wirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Wahlweise mit Single-Hebel oder mit Seilzugfernbedienung lieferbar. Ein Stauventil ist integriert. Der Hebel AK Artikelnummer 99002 ist als optionales Zubehör lieferbar.

Artikelnummer: 19165

Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren manuell eingesetzt wird. Das Ventil ist auf dem Anschluss B mit einem mechanisch entsperrbaren Sitzventil abgedichtet und auf dem Anschluss A ist das Ventil schiebergedichtet. Dadurch ist das Ventil zum Verbraucher hin nahezu leckagefrei. Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet. (Verbraucheranschlüsse A und B sind miteinander verbunden zum Rücklauf). Die Position Schwimmstellung kann sowohl bei doppelt wirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden. Das Zusatzsteuergerät ist von doppelt wirkend auf einfachwirkend und umgekehrt umstellbar. Dies ist auch während des Betriebes möglich. Wahlweise mit Single-Hebel oder mit Seilzugfernbedienung lieferbar. Ein Stauventil ist integriert. Der Hebel AK Artikelnummer 99002 ist als optionales Zubehör lieferbar.

Daten

Max. Betriebsdruck [bar]

Max. Rücklaufdruck [bar]

Nenndurchfluss [l/min]

Anzugsdrehmoment [Nm]

Überdeckung

Anschlüsse [mm]

Gewicht [kg]

Maße

Betriebsmittel

Viskosität [mm2/s]

Betriebstemperatur [°C]

Einsetzbar in

Einsetzbar in Hydrauliksystemen von:

Case IH Serie 743  XL, 745 XL ab Bj. 8/95, 844, 856 XL, 956 XL, 1055, 1056 XL, 1255 XL – 1455 XL, 1255 XLA – 1455 XLA, CS 48, CS 58, CS 68, CS 75, CS 78, CS 86, CS 94, CS 110, CS 120, CS 130, CS 150, CS 964, 4220, 4230, 4240
CX 50, 60, 70, 80, 90, 100
Claas ARES 720RZ
Deutz Serie AgroStar 4.61, 4.71, 6.11, 6.21, 6.31, 6.61, 6.71, 6.81, Deutz Serie AgroTron 4.70, 4.80, 4.85, 4.95, 6.00, 6.05, 6.15, 6.20, 6.30, 6.45
MF Serie 3000 von 1987 bis Februar 1989
Steyr Serie 900 bis 9000
Zetor Serie 3320, 3320 R, 3340, 3341, 4320, 4341, 4340, 5320, 5340, 5341, 6320, 6340, 6341, 7320, 7340, 7341, 7520, 7540, 7540 S, 8520, 8540, 9245, 9520, 9540, 9540 S, 10245, 10520, 10540, 10540 LS, 11245, 12245, 16245, 18345
Valtra Serie 6000
Lindner
Zetor

Bestellnummern

Äquivalente Bestellnummern:

Bosch 0 521 609 062
Bosch 0 521 609 074
Bosch 0 521 609 076
Bosch 0 521 609 079
Bosch 0 521 609 103
