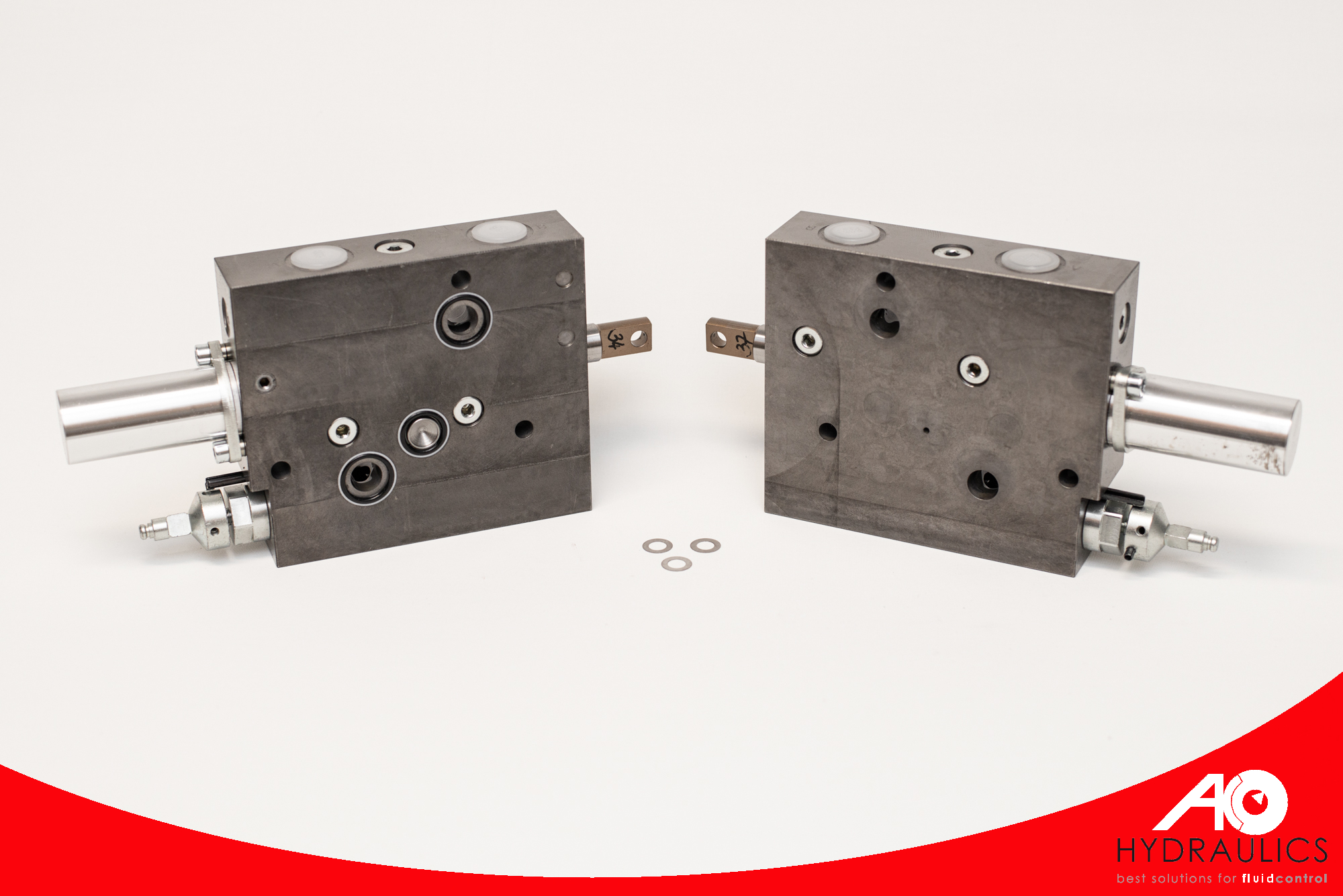

Zusatzsteuergerät für Bosch-System SB 23 LS Typ AK -TB-; Ausführung links;

Dieses Zusatzsteuergerät ist ein 5/4-Wegeventil, das zur Steuerung von Zylindern und Hydromotoren manuell eingesetzt wird. Es ist mit einem Load-Sensing-Ventil ausgestattet. Es hat schiebergedichtete Zylinderanschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässig ist. Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Schaltet man über die Senkenposition weiter, wird die gerastete Position Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird ( Verbraucheranschlüsse A und B sind miteinander verbunden zum Rücklauf ). Die Position Schwimmstellung kann als gerastete Senkenstellung genutzt werden. Dabei ist auf die Senkgeschwindigkeit zu achten. Das Ventil ist mit einem Stromregelventil ausgestattet, damit eine Voreinstellung des Volumenstroms für die Verbraucheranschlüsse A und B dieses Zusatzsteuerventils möglich wird. Die Verbraucheranschlüsse A und B sind mit Einschraubgewinden M22x1,5 ausgeführt. Das Zusatzsteuerventil kann wahlweise mit Single-Hebel AK Artikelnummer 99121 oder mit Seilzugfernbedienung bestückt werden. Ein Stauventil ist vorhanden, um ein Druckabfall entgegen der Flussrichtung zu verhindern.
