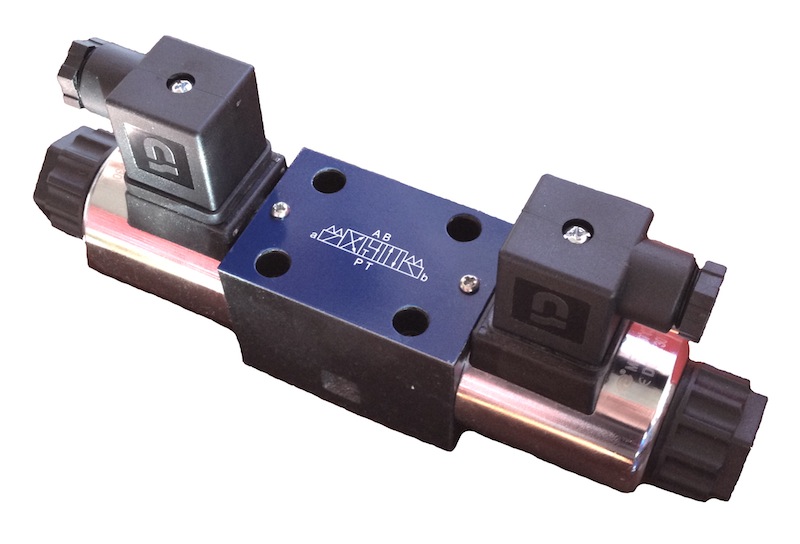

4/3 Wegeventil NG06; 12 VDC; Nullstellung: P nach T offen und A nach B gesperrt

Das Wegeventil 13001 besteht aus Gehäuse, Steuerkolben mit zwei Zentrierfedern und runden Betätigungsmagneten. Das Wegeventil hat drei Schaltstellungen. Die Betätigungsmagneten arbeiten mit Gleichspannung. Für die Versorgung mit Wechselspannung werden entweder in den Steckersockeln der Magnetspulen oder in den Gerätesteckdosen integrierte Gleichrichter eingesetzt. Die Gerätesteckdosen sind um je 90° drehbar. Durch Lockerung der Befestigungsmutter kann man die Elektromagneten beliebig um 360° drehen oder wechseln. Das druckdichte Ankerrohr ist eingeschraubt. Dadurch können die Magnetspulen ohne Öffnen des druckdichten Raumes gewechselt werden. Im Falle einer Störung oder eines Netzausfalles kann bis zu einem Druck von 25 bar in der T-Leitung das Wegeventil mit der Notbetätigung von Hand verstellt werden. Die Oberfläche des Ventilgehäuses ist phosphatiert, und die Betätigungsmagneten sind verzinkt.
